雨量自化动采集设备介绍及设置方法
来源:四川葛南仪器有限公司 | 作者:四川葛南仪器 13990288886 | 发布时间: 2020-07-05 | 227 次浏览 | 分享到:

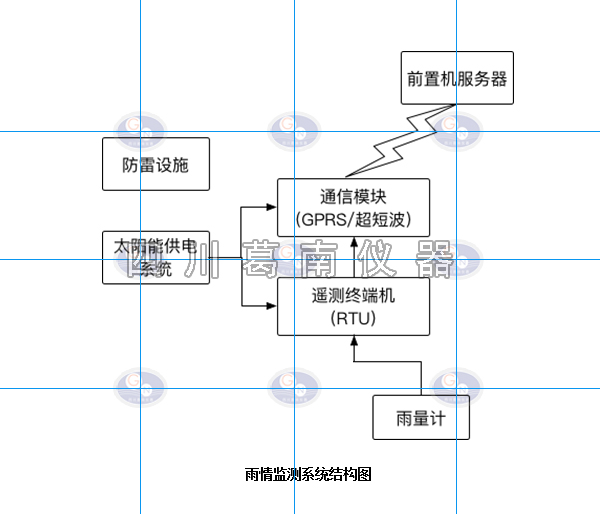

翻斗式雨量计是一个机械双稳态结构,当一个斗室节水时,另一个斗室处于等待状态。当所接雨水溶剂达到预定值时,由于重力作用使自己翻到,处于等待状态,另一个斗室处于接水工作状态。当其接水量达到预定值时,又自己翻到处于等待状态,翻斗部件的左右两斗总是轮换处于一上、一下的态势。在翻斗侧壁上装有磁钢,它随翻斗翻动时从干式舌簧管旁扫过使干式舌簧管产生通断变化,即翻斗每翻到一次干式舌簧管便接通一次送出一个开关信号(脉冲信号),每产生一个脉冲便代表一定量的降水,实现降水量监测的目的。数据采集终端(RTU)是采用单片微机技术设计的新型数据采集传送设备,也是连接前端传感器和后端水雨情测报的数据通道。具备参数的采集、存储、发送和数据召测,支持现场或远程设置功能;具备各种通讯方式混合组网路由能力,支持本地下载;具有非易失存储器;工作体制支持自报/应答/自报应答兼容。
雨量计
本项目采用翻斗式雨量计监测雨量数据。翻斗式雨量计是一个机械双稳态结构,当一个斗室节水时,另一个斗室处于等待状态。当所接雨水溶剂达到预定值时,由于重力作用使自己翻到,处于等待状态,另一个斗室处于接水工作状态。当其接水量达到预定值时,又自己翻到处于等待状态,翻斗部件的左右两斗总是轮换处于一上、一下的态势。在翻斗侧壁上装有磁钢,它随翻斗翻动时从干式舌簧管旁扫过使干式舌簧管产生通断变化,即翻斗每翻到一次干式舌簧管便接通一次送出一个开关信号(脉冲信号),每产生一个脉冲便代表一定量的降水,实现降水量监测的目的。

3、遥感终端(RTU)
数据采集终端(RTU)是采用单片微机技术设计的新型数据采集传送设备,也是连接前端传感器和后端水雨情测报的数据通道。具备参数的采集、存储、发送和数据召测,支持现场或远程设置功能;具备各种通讯方式混合组网路由能力,支持本地下载;具有非易失存储器;工作体制支持自报/应答/自报应答兼容。
4、太阳能供电系统
供电系统采用清洁、可长期利用的太阳能供电系统。太阳能供电系统由太阳能板,充放电控制器及蓄电池组成。
(1)太阳能电池板
太阳能电池板的作用是将太阳辐射能量直接转换成直流电,供负载使用或贮存于蓄电池内备用,它是太阳能发电系统中最重要的部件之一,其转换率和使用寿命是决定太阳能电池板是否具有使用价值的重要因素。
(2)充放电控制器
在太阳能发电系统中,充放电控制器在整个系统中起着重要的作用,扮演着系统管理和组织核心的角色。太阳能充放电控制器能够为蓄电池提供最佳的充电电流和电压,快速、平稳、高效的为蓄电池充电,并在充电过程中减少损耗、尽量延长电池的使用寿命;同时保护蓄电池,避免过充电和过放电现象的发生。
(3)蓄电池
蓄电池是独立太阳能供电系统不可缺少的重要部件。蓄电组将太阳能电池输出的直流电贮能起来,供负载使用。在太阳能发电系统中,蓄电池处于浮充电状态。白天太阳能电池给负载供电,同时还为蓄电池充电,晚上或阴雨天负载用电全部由蓄电池供给。
5、防雷设施
(1)防雷地网
本项目水雨情监测防雷地网采用10Ω的标准建设。遥测站遭遇雷击的几率大于中心站,主要是雷电流破坏,雷电流主要是由于其热效应、机械效应、电磁感应、行波和干扰等等对通信设备造成破坏。因为使用低电压工作的电子遥测设备,对异常电压感应很敏感,因此,必须严格地抑制雷电感应,仔细地安装好避雷器和搞好接地,在相应易引雷的进线处还须加瞬态电压保护装置,把雷电感应的损害减到最小。
(2)信号防雷器
信号防雷器是防止雷电和其他内部过电压侵入水文设备造成损坏,对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护的设备,专门适用于信号线路的雷电防护。
6、通讯模块
本项目水雨情采集采用GPRS的无线通讯网络,将监测站与服务器相连接,进行数据传输。GPRS网络具有覆盖范围广,数据传输速度快、通信质量高、永远在线和按流量计费等优点,支持TCP/IP协议,可直接与Internet网络互通。GPRS数据传输业务应用范围广泛,在无线上网、环境监测、交通监控、移动办公等行业中具有较高的性价比优势。





二、按键功能:
1、设置键:在正常工作时,按此键可查询时段雨量。在设置过程中,长按设置键3秒,可进入设置状态;
2、调整键:在正常工作时,按此键可查询累计雨量,连续按一下可查询现在设备所运行在哪个时段,与此时段设置的报警阀值。在设备在进入设置状态后,按此键在数值部分是递增数值;
3、消音键:在正常工作时,按此键可关闭报警器声音。在设备在进入设置状态后,按此键在数值部分是递减数值;
4、消警键:在报警过程中,按此键可关闭报警时的声音,当时段走完后,系统自动恢复。在设备在进入设置状态中,如果数值出现错误,可按消警键返回上级所设定的数据进行修改。
三、设置说明:
1、长按设置键3秒,进入设置状态,语音提示为:请输入密码,密码为0000,连续按设置键进入:设置日期时间,在设置过程中,按设置键进入设置数据。按调整与消音键数值增加与递减。
2、设定完时间后,按设置键进入:设定报警时段,此时显示屏上面喇叭图标在闪烁,按设置键进入设定时段,(此时不要去按其它键,喇叭图标上不能有带×)。按设置键,进入设置时段,分钟、小时、天,按调整键可选择。选择好后,按设置键进入设置时段的时间。设置好后按设置键进入设置雨量的报警阀值,依此类推。设置好后,长按设置键3S,语音提示:设置完成。设备已设置好。
2、雨量设置注意事项:一级报警雨量不能比第二级报警雨量低,二级报警雨量不能比第三级报警雨量低,前面时段的雨量阀值不能比后面雨量阀值低。
四、无线信号、电池电量监视显示:
        当室内雨量报警器显示屏上有显示此两个符号,说明无线发射器与雨量报警器信号接收完好。
        当室内外电池显示没电时,无线发射器需更换新的电池。
五、特殊操作:(进入测试模式)
      同时按住雨量报警器的“设置”+“消警”键,给仪器上电,显示屏上的“USB”符号在闪烁,说明已进入雨量报警测试模式,这样可清除雨量报警器上所有数据。并恢复到出厂状态!
