多弦锚索测力计安装使用方法
来源:四川葛南仪器有限公司 | 作者:四川葛南仪器 13990288886 | 发布时间: 2020-05-12 | 937 次浏览 | 分享到:

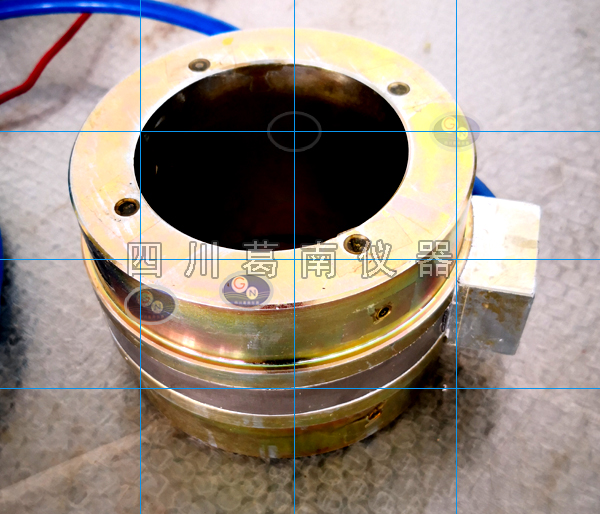

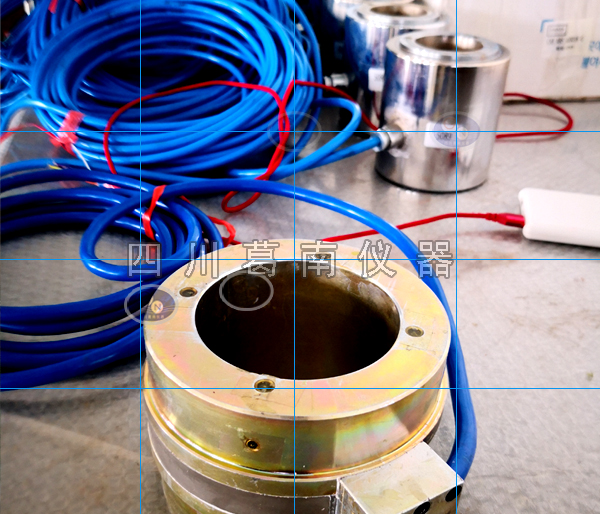

VWA型振弦式锚索测力计在测力钢筒上均布着四支振弦式应变计,当荷载使钢筒产生轴向变形时,应变计与钢筒产生同步变形,变形使应变计振弦产生应力变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出引起受力钢筒变形的应变量,代入标定系数可算出锚索测力计所感受到的荷载值。VWA型振弦式锚索测力计中的每支应变计为一个测量单元,单支仪器即可测出测力计单边的受力状况,以此可计算出测力计受力的偏心方向及大小。由数支振弦式应变计的平均测值可计算出测力计的整体受力状况。测力计测量信号由一根10芯电缆线引出。

  VWA型振弦式锚索测力计在测力钢筒上均布着四支振弦式应变计,当荷载使钢筒产生轴向变形时,应变计与钢筒产生同步变形,变形使应变计振弦产生应力变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出引起受力钢筒变形的应变量,代入标定系数可算出锚索测力计所感受到的荷载值。
VWA型振弦式锚索测力计中的每支应变计为一个测量单元,单支仪器即可测出测力计单边的受力状况,以此可计算出测力计受力的偏心方向及大小。由数支振弦式应变计的平均测值可计算出测力计的整体受力状况。测力计测量信号由一根10芯电缆线引出。


红橙一组,黑灰一组,黄棕一组,蓝紫一组。红、黑、黄、蓝为各组正极,接读数仪的正极(红色夹子) ,较短的为负极,接读数仪负极(及黑色),绿线和白线为温度计接线。
    VWA型振弦式锚索测力计工作条件:   a)测力计能在-25℃~+70℃的环境温度下正常工作。   b)测力计能承受500kPa水压力。   c)测力计绝缘电阻应>50MΩ。
4埋设与安装
4.1根据结构设计要求,测力计应安装在锚固垫座上,钢绞线或锚索从测力筒中心孔中穿过,测力计置于钢垫座和工作锚之间。 4.2锚索测力计有一外保护筒,用以保护仪器。保护筒与测力筒上、下面之间应留有 3mm左右的距离,上、下承载锚固垫座应可靠的压在测力筒上,锚固垫座与测力筒之间不应有间隙。 4.3安装时锚索测力计应放置平稳,如发现几何偏心过大(仪器分测不等值,既为有几何偏心),应即时予以调整。
4.4锚索测力计安装定位并锁定后,待仪器稳定24小时,应及时测量仪器的测值(可作为基准值)以备计算用,根据仪器编号和设计编号作好记录并存档,严格保护好仪器的引出电缆。
